MQCache 秒开缓存快速入门指南 - 旁路（使用镜像交换机）

更新时间: 2015/10/26 by <kernel@MoreQuick.Net>

Copyrigt © MoreQuick.Net 2014-2017 武汉秒开网络科技有限公司 All rights reserved

摘要

本文通过一个真实的小区宽带运营案例对秒开缓存系统（MQCache）的旁路部署（使用镜像交换机）进行了详细的说明，包括交换机的相关配置。

关于 MQCache 系统的安装，请阅读《MQCache 系统安装指南》。

任何对本指南纰漏之处的指正或建议，作者都表示十分的感谢！

1. 网络结构

1.1 网络环境及设备说明

客户机全部通过PPPoE拨号上网，主交换为带 端口镜像 功能的华为 Quidway S5600 千M交换机。 二级交换机为普通二层交换机。

由于采用 旁路 部署模式，并使用镜像交换机，路由器及客户机无需任何改动。

注意事项：

• 如果网络划分了VLAN，请将连接缓存管理口的交换机端口，设置为trunk模式（可以和其他所有VLAN互访）

1.2. 网络拓扑图

1.3. 配置S5600交换机

S5600 共有24口，上述拓扑图中，1~4 口为非端口隔离口，其它口均启用了端口隔离，减少区部的网络风暴或攻击对整个网络的影响。

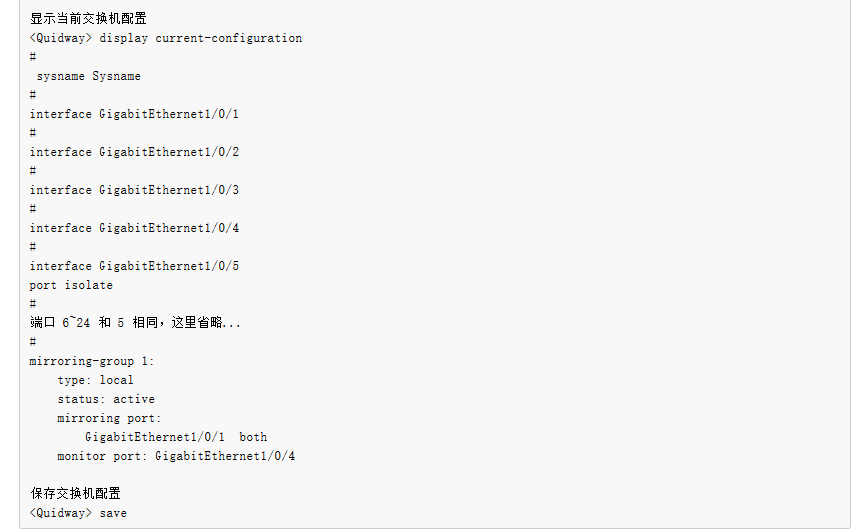

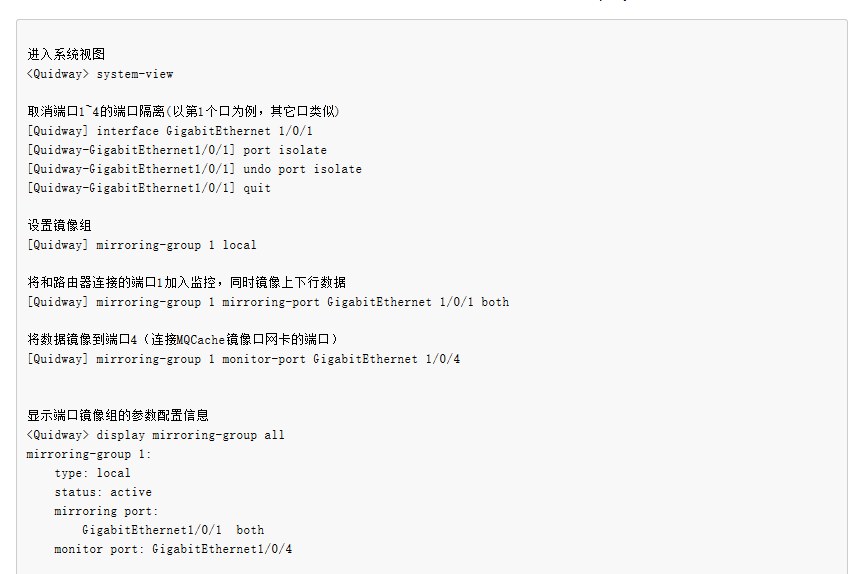

先用串口线连接交换机的CONSOLE口到电脑的COM1口连接，打开终端软件（比如超级终端或putty） 连接后，依次输入：

2. 配置 MQCache

2.1 修改部署模式

在Web管理登录后的首页 -》 快速设置中，依次点击：

• 部署模式 =》 旁路
• 使用镜像交换机 =》 使用

2.2. 修改网卡参数

进入系统设置 -》 网卡设备配置：

2.3. 设置DNS参数

进入系统设置 -》 DNS 配置：

2.4. 配置磁盘

进入系统设置 -》 硬盘管理，点击初始化：

初始化时间和磁盘容量大小相关，一般在3s~15s之间，经测试初始化一块2T的WD绿盘时间约为10秒。

2.5. 配置缓存加速

进入内容加速 -》 加速配置，系统提示修改缓存存储路径：

修改存储路径为数据盘：

确定后可以看到存储位置已指向数据盘：

相同的方法，修改 图片加速 及 下载加速

3. 常用交换机端口镜像配置方法

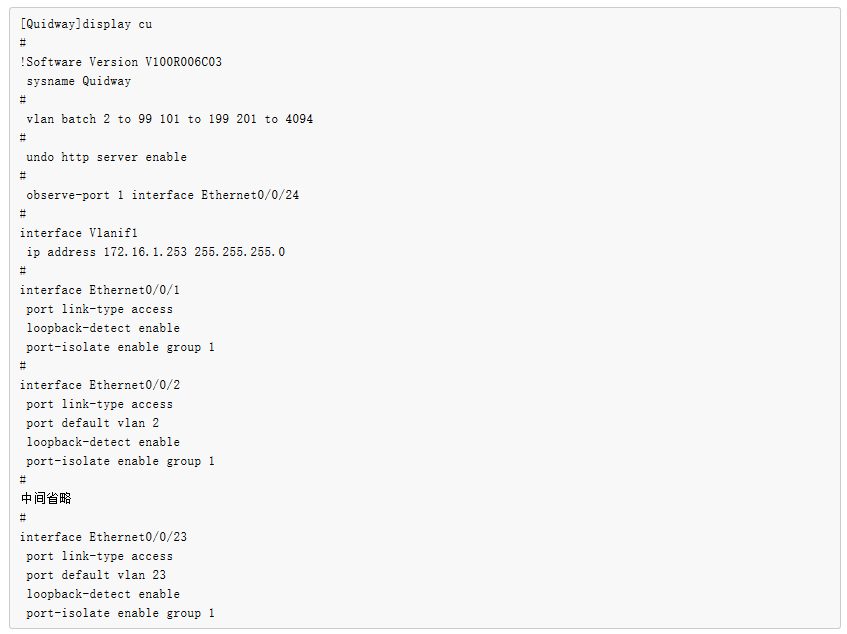

3.1 华为 S2300 交换机

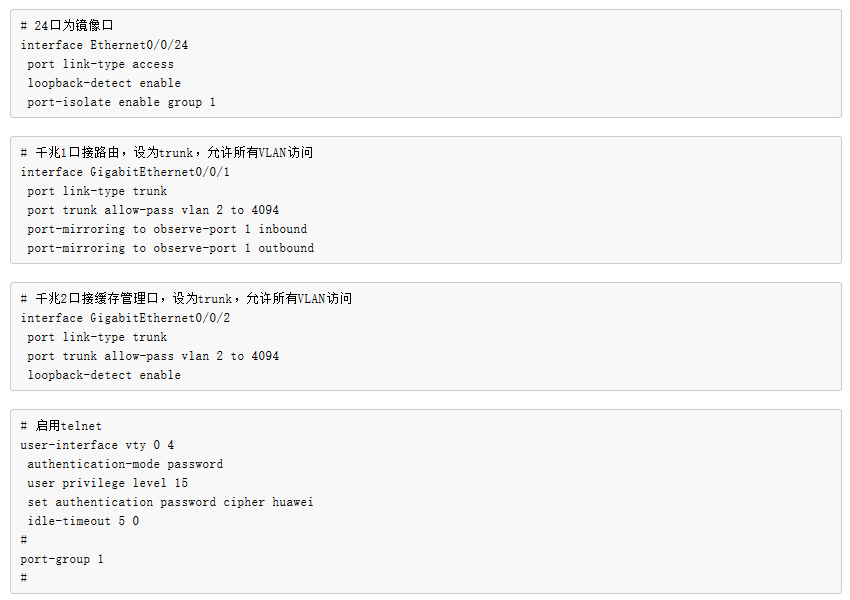

以下例子基于交换机千兆1口接路由器，百兆24口接缓存镜像口，千兆2口接缓存管理口。

3.2 华为 S5700 交换机

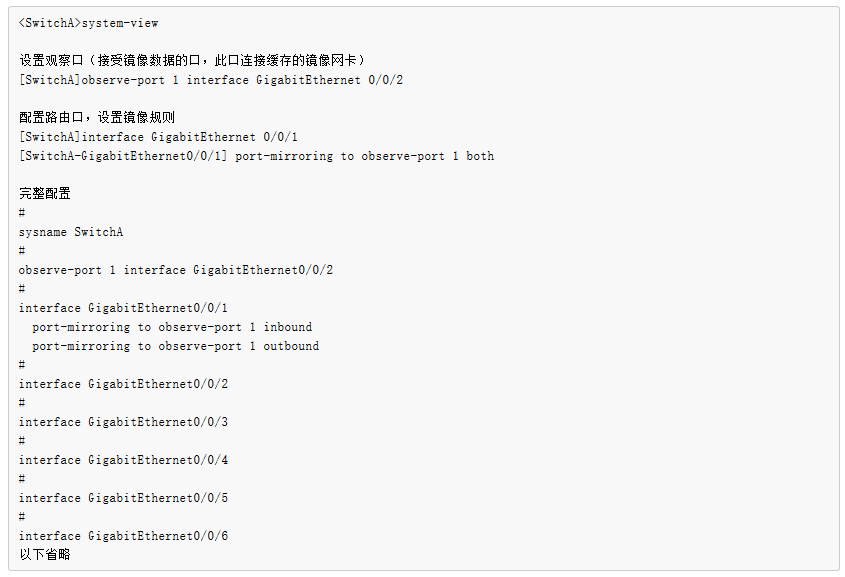

以下例子基于交换机1口接路由器，2口接缓存镜像口，3口接缓存管理口。

小结

如果您在使用过程中遇到任何问题，或对 MQCache 软件有任何建议，请发邮件至 <kernel@MoreQuick.Net>

或加入官方QQ群：126867952，欢迎一起交流和探讨 ！
