酒店三网融合方案汇总

酒店用户需求

传统的酒店综合布线一般有3种网络:固定电话网、CATV网、宽带互联网,这样就存在:

  1. 布线工程大,施工复杂,综合布线的成本高。
  2. 数据、电视、电话三套业务系统各自独立,业务之间难以融合,升级不便,容易造成前期投资损失。
  3. 各系统设备众多,增加了酒店投资和维护工作量,且传统电视业务和电话业务难以进行远程维护,维护不便成本高。

随着电话、电视的IP化,三网融合已进入实施阶段,三网融合是”一网承载数据、电视、电话三种业务“,共享线路、共享相关设备,最大程度简化网络、降低布线成本和设备成本,高质量提供融合业务服务。

秒开网络公司基于对路由、互动电视、网络电话、无线终端等诸多技术掌握和已开发出相关产品,结合社会上高性价比的接入终端资源(主要是运营商专供的光猫、融合网关、企业网关等),提出了3种酒店三网融合业务解决方案。

方案1:基于光纤融合网关的三网融合方案

秒开路由系统 + 秒开iTV系统 + 光纤接入融合网关

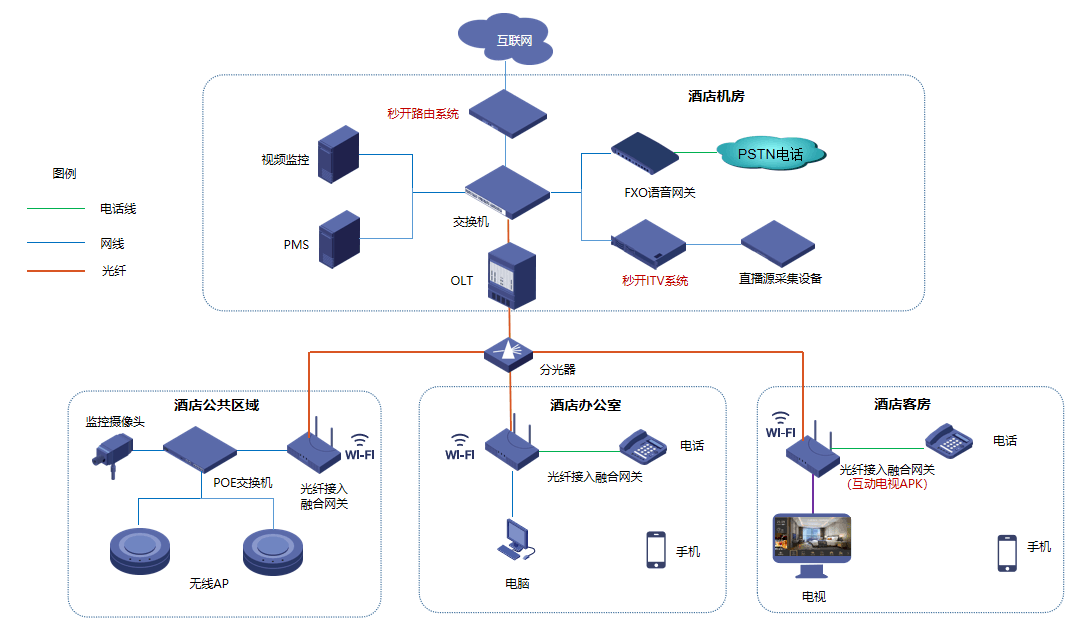

基于光纤融合网关的三网融合方案

方案说明:

机房到各房间以及各信息接入点全部采用光纤连接,机房端采用OLT,终端采用光纤接入融合网关。

  • 宽带上网:通过秒开路由系统负责外网连接及内网管理,再通过FTTH+LAN的方式,直连到每个房间,每个房间一个宽带账号,将宽带账号设置在融合网关上即可连接互联网。
  • 电话:各个房间普通电话接入融合网关的电话口,再通过网络接入SIP服务器(秒开路由系统内置),如果打内线电话,直接通过SIP服务器提供交换即可,如果需要内线和外线互打,则通过FXO语音网关实现。
  • 互动电视:各个房间电视机(带HDMI接口电视机均可)接入融合网关的HDMI口,由融合网关接入秒开iTV系统。
  • 房间WiFi:采用融合网关自带WiFi上网。
  • 公共区域WiFi:秒开无线AP通过POE交换机接入光猫,秒开无线AP在路由内置AC模块管理下,可实现集中管理和漫游。
  • 监控:摄像头接入光猫。

主要设备推荐

设备名称 型号 数量(台) 备注
秒开路由器 MQR-500 1 提供上网、AP管理、VoIP服务
FXO语音网关 HX440G 1 可选其他型号,提供电话外线接入
秒开OLT MQOLT-128 1~2 也可选用其他标准OLT
秒开iTV系统 MQIPTV-GW50
或MQIPTV-GW150
1 可选秒开iTV服务器
光纤接入融合网关 HG521G N 每接入点配一个光猫、WiFi、电视、电话
秒开吸顶AP MQAP1200-DC N 根据需要配置

方案2:基于网线融合网关的三网融合方案

秒开路由系统 + 秒开iTV系统 + 网线接入融合网关

基于网线融合网关的三网融合方案

方案说明:

机房到各房间以及各信息接入点全部采用网络连接,机房端采用交换机,客房终端采用网线接入融合网关,办公室采用企业网关。

  • 宽带上网:通过秒开路由系统负责外网连接及内网管理,再通过LAN的方式,直连到每个房间,每个房间一个宽带账号,将宽带账号设置在企业网关上即可连接互联网。
  • 电话:各个房间普通电话接入融合网关或企业网关的电话口,再通过网络接入SIP服务器(秒开路由系统内置),如果打内线电话,直接通过SIP服务器提供交换即可,如果需要内线和外线互打,则通过语音网关实现。
  • 互动电视:各个房间电视机接入融合网关HDMI口,可直接播放互动电视。
  • 房间WiFi:客房采用融合网关自带WiFi上网,办公室采用企业网关自带WiFi上网。
  • 公共区域WiFi:秒开无线AP通过POE交换机接入内网,秒开无线AP在路由内置AC模块管理下,可实现集中管理和漫游。
  • 监控:摄像头接入POE交换机。

主要设备推荐

设备名称 型号 数量(台) 备注
秒开路由器 MQR-500 1 提供上网、AP管理、VoIP服务
FXO语音网关 HX440G 1 可选其他型号,提供电话外线接入
秒开iTV系统 MQIPTV-GW50
或MQIPTV-GW150
1 可选秒开iTV服务器
融合网关(网口上行) HG510E N 客房每接入点配一个WiFi、电视、电话
企业网关 MSG1200-PE N 办公室每接入点配一个网口、WiFi、电话
秒开吸顶AP MQAP1200-DC N 根据需要配置

方案3:基于网线企业网关的三网融合方案

秒开路由系统 + 秒开iTV系统 + 企业网关 + 机顶盒(智能电视)

基于网线企业网关的三网融合方案

方案说明:

机房到各房间以及各信息接入点全部采用网络连接,机房端采用交换机,终端采用企业网关(VoIP无线路由器)。

  • 宽带上网:通过秒开路由系统负责外网连接及内网管理,再通过LAN的方式,直连到每个房间,每个房间一个宽带账号,将宽带账号设置在企业网关上即可连接互联网。
  • 电话:各个房间普通电话接入企业网关的电话口,再通过网络接入SIP服务器(秒开路由系统内置),如果打内线电话,直接通过SIP服务器提供交换即可,如果需要内线和外线互打,则通过语音网关实现。
  • 互动电视:各个房间IPTV机顶盒或定制智能电视机接入企业网关网口,再接入秒开iTV系统。
  • 客房WiFi:采用企业网关自带WiFi上网。
  • 公共区域WiFi:秒开无线AP通过POE交换机接入内网,秒开无线AP在路由内置AC模块管理下,可实现集中管理和漫游。
  • 监控:摄像头接入POE交换机。

主要设备推荐

设备名称 型号 数量(台) 备注
秒开路由器 MQR-500 1 提供上网、AP管理、VoIP服务
FXO语音网关 HX440G 1 可选其他型号,提供电话外线接入
秒开iTV系统 MQIPTV-GW50
或MQIPTV-GW150
1 可选秒开iTV服务器
企业网关 MSG1200-PE N 办公室每接入点配一个网口、WiFi、电话
机顶盒 MQBox-S1 N 或配秒开iTV桌面的电视机
秒开吸顶AP MQAP1200-DC N 根据需要配置

方案优势

  1. 一线多能:酒店业务一张网统一承载,原有的三张网络简化到一张网承载,综合布线成本降低70%以上。
  2. 全网设备可进行云平台统一管理,云平台系统可以对秒开产品进行集中管理,非秒开设备可通过秒开路由集中管理功能,管理秒开AP、交换机、OLT等设备,同时通过TR069统一下发融合网关配置,通过SIP服务配置电话系统。
  3. 通过秒开路由自带AC,满足酒店无线漫游的需求。
  4. 每个房间一个宽带接入,带宽稳定,不会发生内网攻击等故障,单个房间中毒等问题不会影响到整个酒店,能保障酒店网络稳定运行。
  5. 采用秒开酒店互动电视系统,该系统集成电视直播、回看、网络点播、本地影院、轮播、在线呼叫服务及自主信息发布等功能,使得酒店电视不仅是娱乐工具,还是服务工具和酒店宣传营销工具,是酒店融营销于温馨服务之中有效手段,是酒店提高档次非凡利器。
  6. 电话系统推荐采用秒开SIP+讯时FXO语音网关,该系统组合除提供电话、传真、录音和留言等一般电话系统功能外,还提供异定时呼叫、语音导航等诸多功能。
  7. 本方案终端设备如光纤接入融合网关、网线接入融合网关、企业网关等设备均可采用市场上性价比最好的运营商专用设备,降低实施成本,相关设备与秒开产品对接及集中管理可咨询秒开官方。
